Tor - und Türlichtgitter

Das LIGI entspricht den normativen Anforderungen für Türen und Tore.

Das intelligente Sicherheitslichtgitter LIGI kann als Schließkantensicherung direkt in der Torblattebene eingesetzt werden. Die einzelnen Lichtstrahlen werden beim Schließen des Tores nach und nach abgedeckt, bzw. beim Öffnen entsprechend wieder freigegeben. Dieses wird als normale Torbewegung vom Lichtgitter erkannt und führt nicht zu einer Unterbrechung. Das gesamte Schutzfeld wird berührungslos bis zu einer Höhe von 2500mm überwacht.

Beim Einsatz des LIGI kann die Montage der Schließkantensicherung auf dem Torblatt und ggf. der Anschlussdose und des Spiralkabels entfallen.

Ein besonderer Vorteil ist das berührungslose Erkennen von Hindernissen, ohne dass es zum Aufbau von Schließkräften kommt. Das LIGI eignet sich daher hervorragend für ältere Toranlagen, welche die maximal zulässigen Kraftgrenzen überschreiten.

Das LIGI ist bei minimalen Abmaßen von 16x16mm einfach zu montieren und durch sein voll vergossenes Aluminiumgehäuse auch extrem umweltstabil.

LIGI-Konfigurator

Hier können Sie unsere LIGI-Varianten nachschlagen. Geben Sie hierfür entweder die Artikelnummer oder Gesamthöhe direkt ein oder nutzen Sie die Filterfunktionen.

Hinweis: Gesamthöhe bitte als Ganzzahl und in Millimeter angeben.

1920 2640

Suchergebnisse:

* Vorzugsvarianten, farblich gekennzeichnet
weitere Lichtgittertypen auf Anfrage lieferbar

LIGI-01 Sicherheitslichtgitter LIGI-01 Berührungslos wirkende Schließkantensicherung für industrielle Toranlagen

Technische Informationen

  • leistungsstark, für Torbreiten bis 10m
  • Schutzfeldhöhe bis zu 2520mm
  • Einbau in der Schließebene durch Blanking möglich
  • einfache Montage
  • extrem robust durch Vollverguss des gesamten Lichtgitters
  • IP 67, unempflindlich gegen Umwelteinflüsse
  • optionale Ausführung für Waschstraßen
  • für alle gängigen Torsteuerungen
  • automatische Lichtregelung
  • integrierte Servicediagnose
  • sehr hohe Fremdlichtunempfindlichkeit
  • kompaktes Gehäuse von nur 16x16mm
  • umfangreiche Variantenvielfalt an Längen und Strahlaufteilungen
  • Typenschild gelasert, frontseitig lesbar

Wie alle Produkte von Witt wurde auch das neue LIGI speziell für die rauen Einsatzbedingungen an Industrietoren entwickelt. Das sehr kompakte und voll vergossene Torlichtgitter ist perfekt gegen Feuchtigkeit und Vibrationen im Toralltag geschützt.

Das LIGI verfügt über modernste Elektronik und in Verbindung mit der intelligenten Software setzt es Maßstäbe auch für die Zukunft. Die Kompatibilität zu gängigen Torsteuerungen ermöglicht den universellen Einsatz an fast allen Toranlagen. Einfache Montagemöglichkeiten ermöglichen die schnelle und unkomplizierte Montage des LIGI.

Sender und Empfänger
Sender und Empfänger

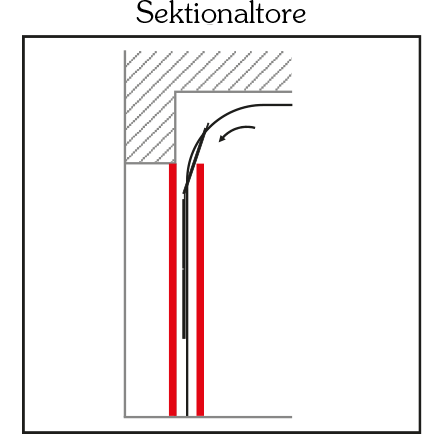

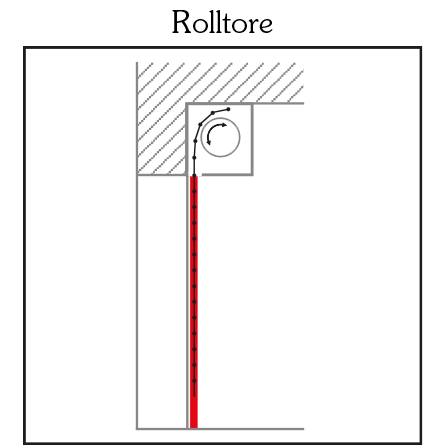

LIGI-01 Anwendungsbeispiel
Anwendungsbeispiel

LIGI-10 Sicherheitslichtgitter LIGI-10 Berührungslos wirkende Schutzeinrichtung mit hoher Strahlenaufteilung

Technische Informationen

  • für Torbreiten bis 10m
  • Schutzfeldhöhe bis zu 1523mm
  • hohe Auflösung, Hinderniserkennung ab Ø 28mm
  • Strahlgeometrie bis in den Randbereich
  • universelle OSE oder Halbleiter-Relais Ausgangsvarianten
  • automatische Lichtregelung
  • sehr hohe Fremdlichtunempfindlichkeit
  • umfangreiche Variantenvielfalt
  • robustes Aluminium Gehäuse, voll vergossen
  • IP 67, unempflindlich gegen Umwelteinflüsse
  • universelle Befestigungsmöglichkeiten

Das neue LIGI wurde mit seiner hohen Auflösung und robusten Ausführung speziell für den industriellen Tür- und Torbereich entwickelt, wo das sichere Erkennen im Handschutzbereich gefordert ist. Das LIGI kann als Eingreifschutz für den gesamten Wickelkörper, als Einzugsicherung oder als Klemmschutz für Torpaneele eingesetzt werden. Damit kann die mechanische Schutzverkleidung komplett entfallen, was die Herstellungskosten verringert und die Servicefreundlichkeit erheblich verbessert.

Sender und Empfänger
Sender und Empfänger
LIGI-10 als Einzugsicherung
Anwendungsbeispiel

LIGI-10-FLEX Sicherheitslichtgitter LIGI-10-FLEXBerührungslos wirkende Schutzeinrichtung zur Konturabsicherung mit hoher Auflösung

Technische Informationen

  • perfekte Anpassung der Schutzgeometrie
  • für Torbreiten bis 10m
  • Schutzfeldhöhe bis zu 1523mm
  • hohe Auflösung, Hinderniserkennung ab Ø 28mm
  • engmaschiges Schutzfeld für Handschutz
  • Strahlgeometrie bis in den Randbereich
  • universelle OSE oder Halbleiter-Relais Ausgangsvarianten
  • automatische Lichtregelung
  • sehr hohe Fremdlichtunempfindlichkeit
  • umfangreiche Variantenvielfalt
  • robustes Aluminium Gehäuse, voll vergossen
  • IP 67, unempflindlich gegen Umwelteinflüsse
  • universelle Befestigungsmöglichkeiten

Das neue LIGI wurde mit seiner hohen Auflösung und robusten Ausführung speziell für den industriellen Tür- und Torbereich entwickelt, wo das sichere Erkennen im Handschutzbereich gefordert ist. Das LIGI kann als Eingreifschutz für den gesamten Wickelkörper, als Einzugsicherung oder als Klemmschutz für Torpaneele eingesetzt werden. Damit kann die mechanische Schutzverkleidung komplett entfallen, was die Herstellungskosten verringert und die Servicefreundlichkeit erheblich verbessert.

LIGI-10-FLEX Sender und Empfänger
Sender und Empfänger
LIGI-10-FLEX Anwendungsbeispiel
Anwendungsbeispiel

DEGI Deichselerkennung DEGI Berührungslos wirkende Schutzeinrichtung mit gekreuzten Lichtstrahlen.

Technische Informationen

  • leistungsstark, für Torbreiten bis 10m
  • Schutzfeldhöhe bis zu 810mm
  • mit PNP-oder SSR-Ausgang
  • 52 oder 46 Überwachungsstrahlen
  • einfache Justage
  • voll vergossen
  • Schutzart IP67
  • vibrationsfest
  • Direktmontage

Das DEGI ist ein Lichtgitter mit gekreuzten Lichtstrahlen. Durch diese Technik können im gesamten Bereich auch kleine Gegenstände sicher erkannt werden. Das robuste Aluminiumgehäuse und der Vollverguss mit einem schraubbaren, hochwertigen Steckeranschluss, erlauben den problemlosen Einsatz auch bei rauen Umweltbedingungen.

Gekreuzte Lichtstrahlen
Erkennung bei gekreuzten Lichtstrahlen



Produktvideos



Anwendung: Sicherheitslichtgitter LIGI mit DES-CONTROL

Anwendung: Sicherheitslichtgitter LIGI im Justagemodus

Anwendung: Sicherheitslichtgitter für den anspruchsvollen Außeneinsatz OUTDOOR-LIGI
